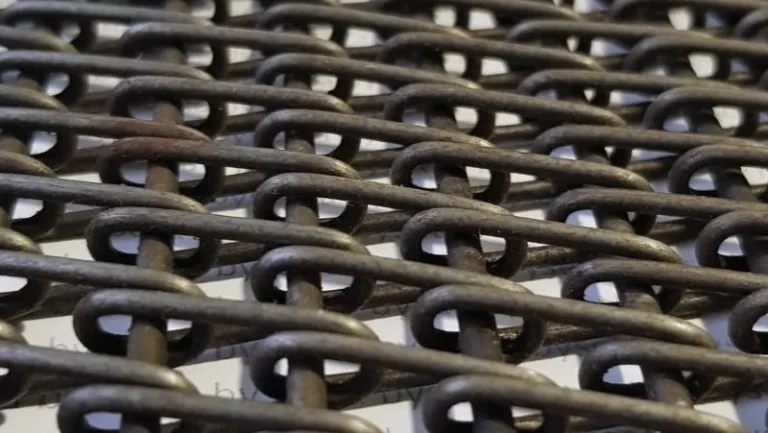

#3 НОМЕР3 Сетка транспортерная спирально-стержневая плетеная
Отличительные особенности:

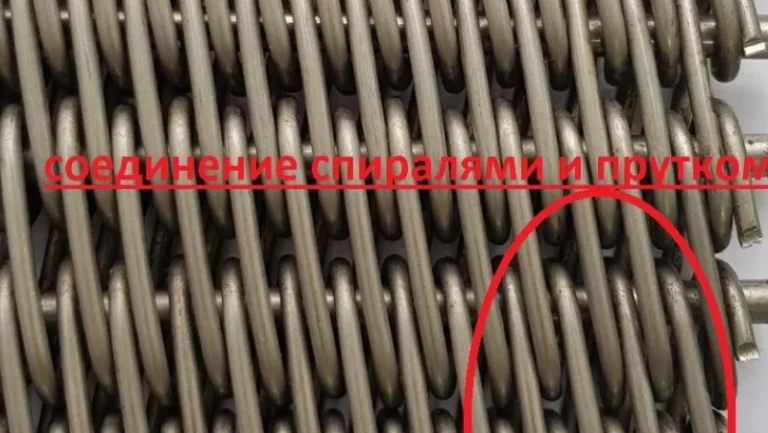

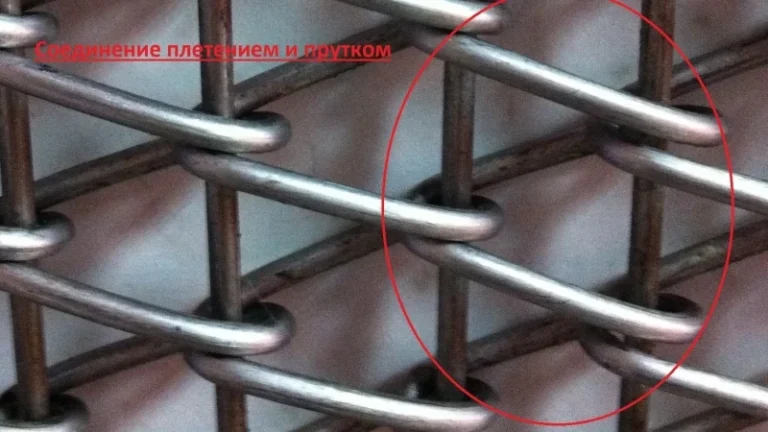

– спирали соединяются плетением, а также дополнительно стержнем (прутком). Обладает свойствами как спиральных плетёных сеток так и спирально-стержневых;
– за счет двойного соединения имеет высокую прочность. Применяется для перемещения тяжелых грузов.
Обозначения на схеме для #3 НОМЕР3 Сетка транспортерная спиральная стержневая плетения:
A*B*C*D*Ds
A – высота (ширина) спирали
B – шаг
С – толщина сетки (спирали)
D – диаметр проволоки спирали
Ds – диаметр стержня
#3 схема_w

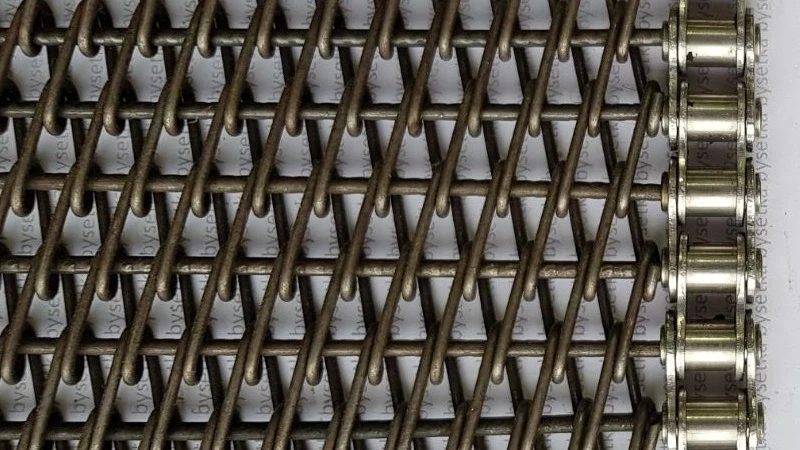

#3 схема с цепью w
– ячейки разных размеров и формы с шагом спирали от 5 мм до 50 мм;
– из проволоки диаметром (толщиной) от 0.8 мм до 5 мм;
– диаметр стержня (прутка) от 1.2 мм до 8 мм. Диаметр проволоки сетки может как совпадать с диаметром стержня так и отличаться;

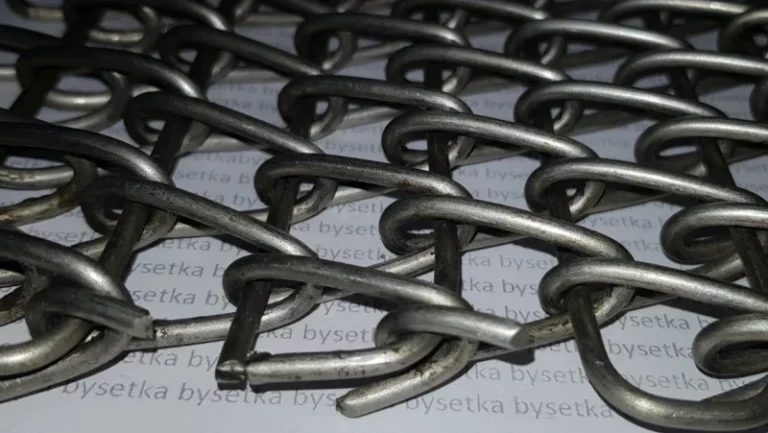

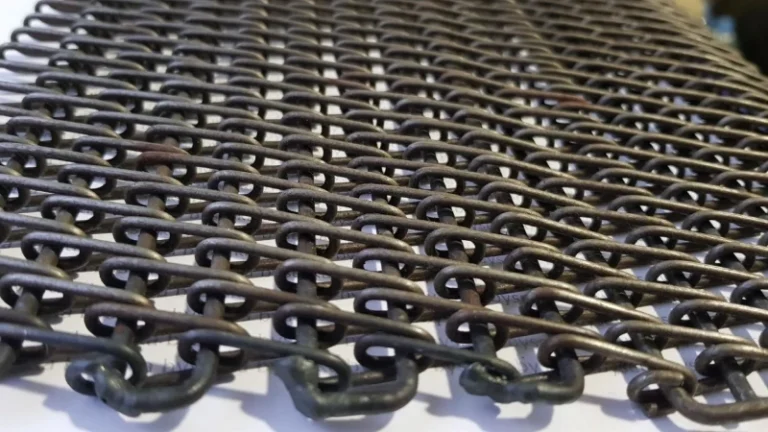

– концы проволоки сетки могут быть загнуты, сварены, к краю прикреплена цепь, установлен бортик. Возможны разные варианты загиба проволоки и их сочетание на полотне.

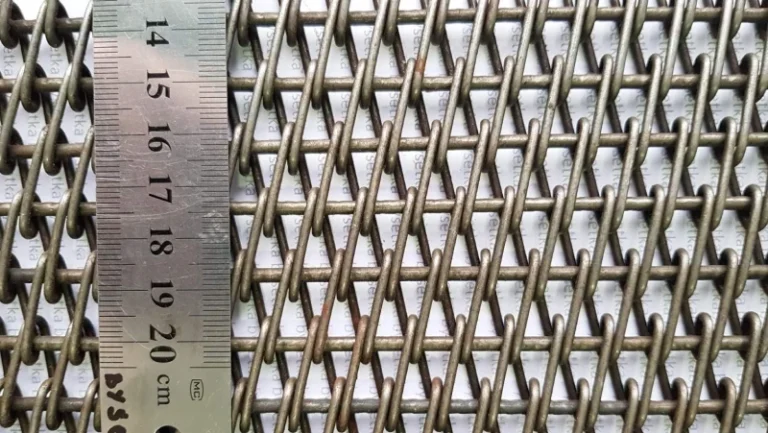

#3 A23B9C8D1.4Ds это сетка НОМЕР3 Сетка транспортерная спирально-стержневая плетеная (где А – высота спирали 23 мм, В – шаг 9 мм, С – толщина сетки (спирали) 8 мм, D – диаметр проволоки спирали 1.4 мм, Ds – диаметр стержня 2.5 мм)
Транспортерные спиральные и спирально-стержневые сетки изготовляется из углеродистой стали, легированных сталей (нержавеющей, нихромовой), из сплавов цветных металлов, жаропрочных сортов стали, оцинкованной стали.
Наиболее распространённые и часто используемые приведены в таблице:
